Три главнаврсте машина за ливење дувањемсу обликовање екструзионим дувањем (ЕБМ), бризгање дувањем (ИБМ) и бризгање истезањем дувањем (ИСБМ). ЕБМ покрива најшири опсег — од малих боца до резервоара од 2000 литара — и дели се на континуалне машине за мале делове и акумулаторске машине за велике. ИБМ прави мале боце са прецизним грлом. ИСБМ прави прозирне ПЕТ боце. Ваш производ одлучује о врсти. Пронађите га у табели испод.
Сваки шупљи пластични производ долази из једне од три породице машина. Изаберите прави и ваша линија ће бити витка годинама. Изаберите погрешну и ниједно подешавање вас неће спасити.
Купци често долазе до нас након недеља збуњујућег истраживања. Већина чланака наводи три типа, описују сваки у две реченице и заустављају се. Нико не објашњава подтипове — а за велике контејнере, подтип је права одлука.
Овај водич то поправља. Ми правимо машине за екструзионо дување, тако да познајемо ту породицу изнутра. За друга два типа, ми вам кажемо шта раде добро и када да тражите негде другде — укључујући и даље од нас.
Три главне врсте на први поглед
| ЕБМ | ИБМ | ИСБМ | |
|---|---|---|---|
| Како то ради | Екструдира цев (парисон), надувава је у калупу | Убризгава преформу, а затим је дува | Убризгава ПЕТ преформу, растеже је и дува |
| Распон величина | Најшире — мале боце до резервоара од 2000 Л | Мала - обично испод 1 Л | Мале до средње — боце за воду и пиће |
| Снага потписа | Велики делови, ручке, вишеслојни зидови | Прецизни вратови, без украса | Прозирне, јаке, лагане ПЕТ боце |
| Типични материјали | ХДПЕ, ПП, ПВЦ, ХМВХДПЕ | ХДПЕ, ПП, ПС | ПЕТ |
| Типични производи | Канте, бубњеви, ИБЦ резервоари, резервоари за гориво, играчке | Бочице за пилуле, козметичке тегле, капаљке | Вода, сода, сок, боце јестивог уља |
Екструзионо дување (ЕБМ)
Машина за екструзионо дување топи пластику, гура је кроз калуп као шупљу цев која се зове парисон, затим затвара калуп око цеви и надувава је ваздухом. Пластика поприма облик калупа, хлади се и избацује.
ЕБМ покрива више производа него друга два типа заједно. Рукује се ручкама (уграђеним на кантама), вишеслојним зидовима и величинама које ниједан други процес не достиже. Такође користи најјефтинији алат од три за упоредиве делове.
Породица се дели на две гране, а ова подела је важнија него што већина купаца схвата. Дубоко смо их упоредили у нашемакумулатор наспрам континуираног водича— ево кратке верзије.
Машине за континуалну екструзију
Непрекидне машине екструдирају парисон нон-стоп, а калупи се убацују да га ухвате. Одлични су у малим контејнерима у великим количинама - флашама, амбалажи за дневне хемикалије, кантама до око 15 литара.
У нашем асортиману постоје две верзије. Машине за померање калупа рукују 2–15 Л са стезањем од 40 до 165 кН. Машине са закривљеним краком додају брзину и коекструзију од 1–6 слојева за делове од 5–30 Л. Прегледајтеконтинуирани опсег машиназа пуну поставу.
Акумулаторске (складишне главе) машине
Акумулаторске машине сакупљају пуну количину талине у цилиндру за складиштење, а затим га испаљују једним брзим ударцем. Та брзина формира велики парисон пре него што га гравитација растегне и истањи. Велики делови немају другог пута.

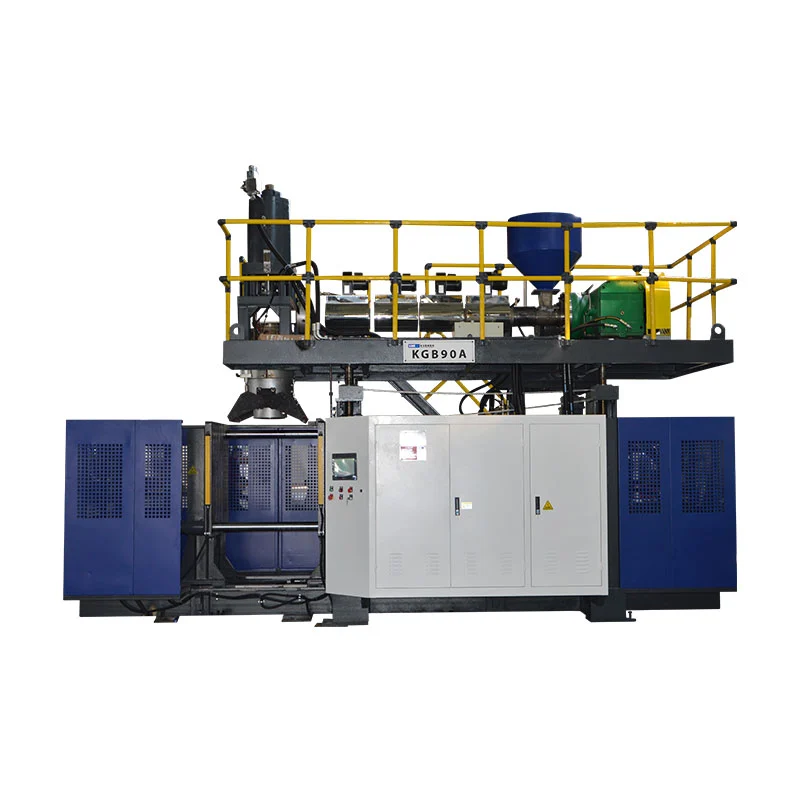

Реални бројеви показују размеру. НашеКГБ80Аправи бачве од 30 Л са 215 кН стезања и акумулатором од 5 Л. ТроцилиндричниКГС1000Л-ИБЦправи ИБЦ резервоаре од 1000 Л са 1000 кН стезања и два завртња од 100 мм. Тхеопсег акумулаторадо врха у контејнерима од 2000 Л и 1800 кН.
Ињекционо дување (ИБМ)
Машина за бризгање дувањем ради у два корака на једној машини. Прво, он обликује чврсту предформу са готовим вратом. Затим преноси врућу предформу на станицу за дување и надувава тело.
Исплата је прецизност. Врат излази бризган, тако да навоји и заптивне површине постижу тачне димензије на сваком ударцу. ИБМ такође не производи отпатке, јер се ништа не обрезује.
Компромис је величина. ИБМ одговара малим контејнерима, обично испод једног литра — боцама за таблете, козметичким теглицама, боцама са капаљком. За било шта са ручком или стварном запремином, ЕБМ преузима. Кинггле се фокусира на ЕБМ; ако је ваш производ фармацеутска боца од 100 мл, ИБМ специјалиста ће вам боље послужити, а ми ћемо то рећи.
Ињекционо растезљиво дување (ИСБМ)
Машина за бризгање растезљивом дувањем прави прозирне ПЕТ боце из којих пијете. Загрева ПЕТ преформу, растеже је по дужини помоћу шипке и истовремено је издувава напоље. То растезање у два смера поравнава полимерне ланце.
Поравнање је магија. ПЕТ-у даје бистрину попут стакла, снагу и малу тежину - боца соде преживљава карбонацију под притиском на неколико десетина грама.
ИСБМ ради у два подешавања. Једностепене машине обликују и дувају предформу у једној машини, што одговара мањим серијама и прилагођеним облицима. Двостепене линије купују или формирају предформе одвојено и дувају их великом брзином — стандард за масовну производњу пића. Посао за ПЕТ пића живи овде, а не у ЕБМ-у.
Који тип машине прави ваш производ?
Читаоци долазе са производом, а не процесом. Па окрените сто. Пронађите свој производ са леве стране и прочитајте тип машине са десне стране.
| Ваш производ | Тип машине | Зашто |
|---|---|---|
| ПЕТ флаша за воду / сода | ИСБМ | Стретцх даје ПЕТ-у јасноћу и снагу |
| Боца за таблете, козметичка тегла | ИБМ | Тачни вратови, без украса |
| Боца за детерџент / шампон | ЕБМ — континуирано | Брзи циклуси, ручке, боје, прегледне пруге |
| Џери конзерва (1-15 Л) | ЕБМ — континуирано | Уграђене ручке, висок учинак |
| Хемијски бубањ (30–250 Л) | ЕБМ — акумулатор | Тешком парисону је потребан сачуван ударац |
| ИБЦ резервоар (1000 Л) | ЕБМ — акумулатор, 3-цилиндрични | Само пут до овако великог парола |
| Резервоар за гориво за аутомобиле | ЕБМ — акумулатор, вишеслојни | Шестослојни зид блокира паре горива |
| Цистерна за воду, кајак, ограда за пут | ЕБМ — акумулатор | Погледајте нашедување у односу на ротационо обликовањепоређење |
Још једна виљушка се налази узводно од свега овога. Ако би ваш део могао да буде чврст уместо шупаљ, прочитајте нашдување против бризгањапрво водич.
Разматрања о куповини према врсти
Тип машине одређује облик ваше инвестиције, а не само процес. Менаџери набавке треба да измере четири фактора пре него што затраже понуду од било ког произвођача машина за ливење дувањем.
Структура цене.У оквиру ЕБМ-а, цене се скале са величином контејнера, силом стезања, бројем станица и бројем слојева. Машина за флаширање и ИБЦ линија се разликују по реду величине. Ниједан поштен добављач не наводи цену пре него што види ваш део — цена зависи од модела машине и производних захтева.
Потрошња енергије.Енергетске ваге са величином машине. Наш каталог наводи стварне просеке: 12–18 кВ на машини од 2 Л, 27–37 кВ на 30 Л КГБ80А, 110–150 кВ на линији ИБЦ. Питајте сваког добављача за исту цифру, а затим упоредите енергију по готовом делу, а не по сату.
Време испоруке и након продаје.Израда великих машина по мери траје дуже од стандардних машина за флаширање. Питајте ко инсталира машину, ко обучава ваше оператере и колико брзо се резервни делови испоручују у вашу земљу. Машина без подршке је будући проблем са натписном плочицом.
Дубина добављача.Питајте колико инжењера запошљава произвођач и које марке компоненти седе унутар машине. Кинггле гради са Митсубисхи ПЛЦ-овима, МООГ серво контролом, и ОМРОН и Сцхнеидер електриком, и отворено их наводи. Добављач који сакрива лист компоненти има разлог.
Три грешке које праве први купци
Избор типа по цени уместо по производу.Јефтинија машина погрешног типа чини нула продавих делова. Прво закључајте тип. Друго преговарајте о цени.
Игнорисање ЕБМ подтипа.„Машина за екструзију“ није спецификација. Континуална машина не може да формира бубањ од 60 Л, а превелики акумулатор троши енергију на боце. Нашеводич за избор у пет коракахода математику величине.
Прескакање дефектног разговора.Сваки тип не успева на свој начин, а спецификација машине одлучује колико често. Мало стезање доноси блиц на сваком снимку. Прочитајте наш водич за решавање проблема пре него што потпишете и питајте свог добављача како машина спречава сваки квар.
Често постављана питања
Које су главне врсте машина за дување?
Три главне врсте машина за ливење дувањем су екструзионо обликовање дувањем (ЕБМ), бризгање дувањем (ИБМ) и бризгање истезањем дувањем (ИСБМ). ЕБМ покрива најшири асортиман производа и дели се на континуалне машине за мале контејнере и акумулаторске машине за велике делове као што су бубњеви и ИБЦ резервоари. ИБМ прави мале боце са прецизним грлом. ИСБМ прави прозирне ПЕТ боце.
Која је разлика између екструзије и бризгања дувањем?
Екструзионим дувањем формира се шупља цев од растопљене пластике, а затим је надувава унутар калупа. Ињекционо дување прво обликује чврсту предформу са готовим вратом, а затим дува предформу у њен коначни облик. ЕБМ ради са најширим распоном величина, од флаша до резервоара од 2000 литара. ИБМ одговара малим боцама за које су потребне тачне димензије врата, као што су фармацеутски контејнери.
Који тип машине за ливење дувањем је најбољи за велике контејнере као што су бубњеви и ИБЦ резервоари?
Акумулаторске машине за екструзионо дување праве велике контејнере. Акумулатор складишти пуну напуњеност талине, а затим га брзо испаљује - пре него што се тешки парисон растегне и истањи под сопственом тежином. Кингглеов асортиман акумулатора креће се од машина од 20 литара до троцилиндричних система за ИБЦ резервоаре од 1000 литара и контејнере од 2000 литара.
Која врста машине за дување прави ПЕТ боце за воду?
Машине за бризгање растезљивим дувањем (ИСБМ) праве чисте ПЕТ боце за воду и пиће. Процес растеже загрејану предформу по дужини док је дува, што поравнава полимер и даје ПЕТ-у његову јасноћу и снагу. Двостепени ИСБМ, где се предформе обликују одвојено и касније дувају, доминира у производњи напитака великих количина.
Колико кошта машина за дување?
Цена зависи од типа машине и спецификације. У оквиру екструзионог дувања, цене се скале са величином контејнера, силом стезања, бројем станица, бројем слојева и аутоматизацијом око машине. Мала машина за флаширање и ИБЦ линија од 1000 литара разликују се по реду величине. Најбржи пут до реалног броја је одређена понуда заснована на запремини вашег дела, материјалу, дебљини зида и циљном излазу.
Познајете свој производ, нисте сигурни у вези машине?
Ако процењујете машину за ливење дувањем за своју производну линију, наш инжењерски тим може вам помоћи да потврдите прави тип и конфигурацију на основу величине вашег производа, материјала и производних циљева. Пошаљите детаље о делу и ми ћемо одговорити са наведеном препоруком — укључујући поштену препоруку ако ваш производ припада машини коју не правимо. Прави машине за екструзионо дување од 2002, са 15 инжењера у тиму.
Питајте која машина одговара вашем производу →Три типа, једно правило: производ бира машину. ПЕТ боце иду у ИСБМ. Прецизни мали вратови иду у ИБМ. Све остало — од флаша са шампоном до резервоара од 2000 литара — припада екструзионом дувању, подељеном измеђуконтинуираноиакумулатормашине. Пронађите свој производ у табели за претрагу, а затим одредите величину машине помоћуводич за избор.
