Калуп за дување није само негативан облик боце. Мора да ухвати и запечати врући парисон, ослободи заробљени ваздух, уклони топлоту, створи врат и базу, одбаци бљесак, уклопи стезаљку и ослободи део — у потребном ритму производње.
Језик претраге може замаглити овај опсег. Купци користекалуп за дување, калуп за дување, калуп за флаше, калуп за пластичну флашу, ЕБМ алатииекструзиони калуп за дувањеза сродне алате. Глава матрице је другачија: она формира парисон пре него што се калуп затвори. Понуда треба да наведе алат за матрице и калуп за дување као засебне ставке.
Овај водич се фокусира на екструзионо дување, а не на бризгање или развлачење преформама. Такође одваја објављене податке о омоту машина од гаранција пројекта. Ниједна универзална димензија за одвајање, вентилацију или хлађење није погодна за сваку смолу и део.
Производни калуп за дување има седам повезаних послова
Шупљина даје делу спољни облик, али репродукција облика је само први посао. Алат мора заједно да обавља следеће функције:
- Пронађите паролу.Отворени калуп мора примити врућу цев без повлачења, преклапања или пропуштања подручја укљештења.
- Запечатите и заварите.Регије за одсецање затварају паризон и управљају измештеним материјалом на врату, репу, дршци или другим флеш областима.
- Пустите заробљени ваздух да побегне.Вентилациони отвори обезбеђују пут за ваздух између ширине паризона и површине шупљине.
- Пренесите топлоту.Кругови за хлађење уклањају топлоту са довољном равнотежом да ослободе стабилан део у поновљивом времену.
- Креирајте интерфејсе.Уметци за врат, детаљи калибрације, карактеристике дувања или дувања на дну морају одговарати затварачу контејнера и машини.
- Отпустите и завршите део.Нацрт, уметци, покрети отварања и стратегија уклањања треперења одређују да ли део може напустити калуп чисто.
- Уградите и преживите машину.Комплетан склоп мора да одговара плочици, отвору, дебљини и распореду монтаже док носи поновљене циклусе стезања и термичке обраде.
Промена направљена за један посао може утицати на други. Дубљи џеп може да промени концентрацију топлоте око завара. Полирана шупљина може другачије да репродукује изглед, а истовремено мења начин на који заробљени ваздух путује. Велики покретни уметак може решити подрезивање, али троши простор за хлађење и отварање. Прегледајте одлуке на нивоу система.
Анатомија калупа за дување: услови које треба ставити на цртеж
Следећи концептуални поглед идентификује интерфејсе о којима би купац требало да очекује да разговара. То није алатна штампа и не садржи производне димензије.
Површина шупљине чини једну страну дела. Умеци могу да дефинишу врат, ручку или подручја хабања.
Налази се на завршној граници где је парохија запечаћена.
Супротна шупљина се састаје у равни раздвајања. Поравнање и монтажа контролишу поновљиво затварање.
Путеви за одзрачивање воде заробљени ваздух даље од одабраних области шупљина.
| Феатуре | Функција | Доказ за одобравање |
|---|---|---|
| Површина шупљине | Дефинише спољашњу геометрију, текстуру, ознаке и локално контактно хлађење | Модел завршног дела, основа скупљања, облачић површине и критичне димензије |
| Линија раздвајања | Граница где се спајају половине калупа | Видљива локација шава, промаја, флеш приступ и ефекат на функционалне површине |
| Отцепљење / компресијско земљиште | Компримује и заптива парисон материјал док контролише линију завара и лома | Детаљи алата који су специфични за материјал и договорени тест заваривања/уређења |
| Џеп за флеш или рељеф | Прихвата материјал измештен изван подручја штипања | Бруто процена парисона, флеш геометрија и рута дефласхинга |
| Вентс | Пустите ваздух заробљен изван ширеће парије | Мапа локације, дозвољене ознаке сведока и могућност чишћења |
| Расхладни кругови | Уклоните топлоту и контролишите расподелу температуре | Цртеж канала, идентификација кола, смер протока и помоћни интерфејс |
| Интерфејс за врат и удар | Формира или калибрише завршну обраду и уводи удувавање ваздуха | Цртеж затварања, концепт дувања игла/доњи део и додатак за трим |
| Монтажа и поравнање | Спојите калуп на плочу и сачувајте поновљиво затварање | Цртеж интерфејса машине, маса, центар гравитације, причвршћивачи и тачке подизања |
Почните са делом и његовим тестовима - а не генеричком шупљином
Произвођачу калупа је потребно више од номиналних литара. Канта од 5Л, округла боца од 5Л и технички део са двоструким зидом могу захтевати различите линије раздвајања, пречнике парисона, распоред блица и секвенце уклањања.
Мапа где се мора протезати парисон
Паризон не испуњава шупљину као бризгана растопа која тече под високим притиском. Шири се и растеже према зиду шупљине. Дубоко извлачење, широке равне површине, оштри углови, померени вратови и корени дршке могу захтевати више локалног материјала или другачију стратегију раздвајања. Користите полупречнике и геометрију који се могу формирати без потребе да се танки регион протеже даље него што материјал и процес могу да подрже.
Ставите квалитетне локације на цртеж
„Јединствени зид“ није мерљиво правило прихватања. Означите критичне локације и наведите метод испитивања. Раме, угао, корен дршке, основа, спојни завар и панел могу имати различите функционалне потребе. Повежите те локације сапарисон-програмирање подешавањатако да се геометрија калупа и дистрибуција материјала не подешавају независно.
Планирајте смањење без позајмљивања неповезаног процента
Скупљање зависи од квалитета смоле, дистрибуције зида, температуре шупљине, времена хлађења и геометрије дела. Користите податке добављача материјала као почетну референцу, а затим примените методу произвођача калупа и потврдите стварни део. Генерички проценат копиран из друге боце није прихватљива основа за величину шупљине.
Линија раздвајања, одвајање и блиц морају бити дизајнирани заједно
Линија раздвајања одређује где се две половине алата затварају и где се може појавити видљив шав. Поставите га тамо где се калуп може отворити, парисон се може ухватити, део се може ослободити и опрема за подрезивање може доћи до блица. Избегавајте постављање неконтролисаног шава преко површине за заптивање, важног украса или другог функционалног интерфејса.
Одвајање је карактеристика за формирање завара
На репу или подножју, супротне области штипања стисну два врућа паризонска зида заједно. Детаљ мора да помери довољно материјала да формира завар док ствара линију прекида која се може контролисати за уклањање флека. Правилно земљиште, углови, одмак и џепови зависе од смоле, дебљине парисона, дејства затварања и дела. Третирајте их као пројектоване димензије, а не као стандардни блок копиран преко материјала.
Објављена патентна литература о екструзионом дувању такође третира област штипања, флеш џеп, температуру калупа, брзину затварања и време отпуштања као променљиве у интеракцији, а не као једну димензију ивице. Ово подржава конзервативно правило куповине: одобрите детаљ штипаљке његовом смолом и методом пробе, а не само изгледом.
Дизајнирајте флеш руту пре наручивања аутоматизације
Идентификујте горњи блиц, задњи блиц, блиц на ручки и било који отпад од калибрације. Одлучите да ли се уклањање врши у калупу, на станици за штанцање, тримером или преко секундарног уређаја. Фласх маса спада у бруто потражњу за топљењем, капацитет млевења и планирање поновног млевења. Цртеж алата такође треба да покаже како уклоњени отпад чисти калуп и путању за изношење.
Хлађење и вентилација одлучују да ли шупљина може да ради брзином производње
Контролише хлађење када је део довољно стабилан да напусти калуп; вентилација контролише да ли паризон који се шири може доћи до површине шупљине. Оба проблема су дистрибуирани. Једна спора, врућа или заробљена област може подесити циклус и изглед за цео део.
Подијелите расхладне кругове према топлотном оптерећењу и потреби контроле
Тешки углови, делови стезања, уметци у врат и дубоке карактеристике можда неће ослобађати топлоту истом брзином као танак прави зид. Неколико препознатљивих кола омогућавају дијагнозу и балансирање тих региона. Документујте улаз, излаз и смер сваког кола. Немојте повезивати калуп са водом за биљке само на основу пречника црева; проверите потребан проток, притисак, температуру, квалитет воде и пад притиска за коначни алат.
Објављена студија коначних елемената хлађења екструзионим дувањем испитала је материјал калупа, унутрашњи пренос топлоте, дебљину дела и почетну температуру паризона као варијабле које утичу на температурно поље и време отварања калупа. То истраживање не даје обећање о времену циклуса за Кинггле пројекат, али потврђује зашто понуда калупа мора дефинисати и термички дизајн и претпоставке процеса.
Пронађите отворе за вентилацију где ваздух може да остане заробљен
Како се паризон шири, ваздух остаје између његове спољашње површине и шупљине. Без излаза, тај ваздух може одложити контакт и допринети непотпуној текстури, линијама повлачења или лоше обликованим детаљима. ТхеЦустом-Пак водич за дизајн екструзионог обликовања дувањемописује вентилацију и отворе шупљина у близини уметака или дубоких делова. Тачна величина отвора за вентилацију и додатак за ознаку сведока и даље зависе од дела и материјала.
Могућност чишћења је део дизајна вентилационог отвора
Вентилациони отвори могу изгубити ефикасност када се акумулирају остаци, прашина или деградирани материјал. Цртеж калупа и фајл за одржавање треба да покаже где се налазе вентилациони отвори, како се повезују са атмосфером и како се прегледају без оштећења шупљине. Пратите промене површине или пуњења по положају пре него што повећате притисак да бисте компензовали блокирану путању.
Рад високог сјаја је посебан термални пројекат
Хладнији алати могу фаворизовати уклањање топлоте, док репликација површине може захтевати другачију стратегију за температуру шупљине. Рецензирана студија из 2023. године показала је екструзију дувањем са променљивом температуром на једном кућишту спојлера за аутомобиле од АБС-а коришћењем контролисаног грејања и воденог хлађења. То је доказ специјализованог приступа, а не доказ да свака боца треба да користи вариотхерм алат. Рано наведите захтеве за изглед како би се калуп и циклус могли дизајнирати заједно.
Завршна обрада врата, метода издувавања и отпуштање су један интерфејс
Систем затварања поставља функционалне димензије на врху боце. Обезбедите цртеж поклопца или затварача, површину за заптивање, навој или детаљ за копчање, функцију неовлашћеног отварања и дозвољено стање трима. Одлучите да ли ће се завршни слој формирати, калибрисати, развртати или сећи у каснијој операцији. Немојте цитирати „стандардни врат“ без контролисане ревизије цртежа.
Ускладите алат са распоредом дувања
Горње дување, доње дување и распоред игле различито постављају ваздух и хардвер. Игла може такође да учествује у калибрацији врата или руковању блицевом. Потврдите зазоре хода, центрирања, хлађења, заптивања и судара са одабраном Кинггле машином уместо да остављате произвођачу калупа да их закључи само из боце.
Проверите низводно мераче у односу на исти датум
Врат може изгледати чисто, али и даље не успева наношење поклопца или заптивање. Договорите се који се подаци и мерачи користе за испитивање калупа, испитивање цурења и квалификацију линије за пуњење. Сачувајте идентитет мерача и статус калибрације у записнику о пријему. Ако аутоматизовани тример промени врат након обликовања, проверите готово стање, а не само узорак у облику калупа.
Оригинално поређење: референце машина Кинггле за скрининг у калупу
Табела испод издваја поља у вези са калупом са пет тренутних страница производа Кинггле. Обухваћа континуалне и акумулаторске машине тако да купци могу да виде зашто номинални капацитет контејнера не може да замени цртеж интерфејса алата.
| Објављен модел | Класа машина | Максимална референца контејнера | Величина плоче калупа (Ш×В) | Објављена максимална величина калупа (Ш×В) | Опсег дебљине калупа | Сила стезања |
|---|---|---|---|---|---|---|
| КГБ2Л | Континуирана, једна станица | 2 Л | 380 × 430 мм | 360 × 380 мм | 160–300 мм | 40 кН |
| КГБ5Л | Континуирана, једна станица | 5 Л | 368 × 450 мм | 410 × 450 мм | 200–310 мм | 65 кН |
| КГБ15Л | Континуирана, једна станица | 15 Л | 500 × 550 мм | 580 × 500 мм | 300–380 мм | 165 кН |
| КГБ80А | Акумулатор, фиксни калуп | 30 Л | 750 × 860 мм | 520 × 860 мм | 360–420 мм | 215 кН |
| КГБ90А | Акумулатор, фиксни калуп | 60 Л | 960 × 980 мм | 700 × 980 мм | 460–550 мм | 280 кН |
Три налаза која су важна пре ослобађања буђи
Прво, литри не дефинишу оријентацију калупа.Континуална референца од 15Л објављује шири, али краћи максимални ред калупа од референце акумулатора од 30Л. Архитектура и облик делова су важни уз запремину.
Друго, дебљина калупа има свој распон.Шупљина може одговарати наведеним димензијама лица и још увек излазити ван дозвољене дебљине или распореда отвора. Позадинске плоче, уметци и прикључци за хлађење додају склоп.
Треће, сила стезања припада производу и процесу.Вредност машинске странице је доступна сила, а не доказ да је било који калуп унутар коверте прикладан. Пројектована површина, услови дувања, потражња за одвајањем и конструкција калупа захтевају технички преглед.
Материјал калупа, уметци и завршна обрада треба да прате производну обавезу
Материјал за алат утиче на пренос топлоте, обрадивост, поправку, хабање и цену. Сам обим производње није довољан да се изабере. Узмите у обзир смолу, спецификацију површине, отпорност на ударце, абразивне или корозивне услове, покретне карактеристике, могућност одржавања и прихваћену стратегију поправке.
Основни материјал калупа
Питајте за тачну легуру или класу, термичку обраду где је применљиво, метод производње шупљина и основу термичког дизајна. „Алуминијумски калуп“ или „челични калуп“ су прешироки за поређење.
Заменљиви уметци
Умеци за врат, одвојеност, хабање, навој или вентилациони умеци могу локализовати одржавање и омогућити другачији материјал на захтевној функцији. Забележите идентификацију уметка и резервни опсег.
Текстура и гравирање
Наведите датотеке уметничких дела, оријентацију, прихватање дубине/изгледа, интеракцију са вентилацијом и контролу ревизије. Потврдите како ће процес репродуковати тражену површину.
Заштита и складиштење
Дефинисати чишћење, одобрену заштиту од корозије, дренирање воде, транспортне браве, тачке подизања и услове складиштења. Очувајте водене путеве и површине за штипање током застоја.
Материјална препорука произвођача алата треба да садржи своје претпоставке и искључења. Када упоредите две понуде, проверите да ли обе укључују исте материјале за уметање, опсег хлађења, гравирање, завршну обраду површине, црева, фитинге, хардвер за подизање, пробни рад и резервне делове који се троше.
Фабричко испитивање: докажите калуп као поновљив процес
Прва прихватљива боца доказује да систем може једном да формира део. Прихватање производње захтева стабилан рад са следљивим условима. Следећи ток посла је препоручена структура доказа, а не тврдња да сваки Кинггле пројекат већ користи исти протокол.
- Потврдите идентитет.Машина за снимање, калуп, уметци, алати за матрице, класа/партија материјала, стање боје или поновног млевења и ревизија рецепта.
- Стабилизирајте услове.Забележите стварне температуре, довод/поврат расхладне воде, услове издувавања и фазе циклуса након што процес достигне договорено стање.
- Прегледајте алат.Проверите затварање линије за раздвајање, поравнање, цурење воде и ваздуха, стање отвора за вентилацију, површине за одвајање и безбедно кретање.
- Узорак по позицији.Одржавајте идентитет шупљине, излаза и станице кроз мерење, мерење зида, обрезивање и функционално тестирање.
- Измерите готово стање.Укључите ефекте развртања, пробијања, отклањања флека или других укључених корака завршне обраде.
- Забележите све губитке.Запишите одбијања, заустављања, аларме, ручне корекције и низводне прекиде током договореног периода.
- Сачувајте основну линију.Заједно одобрите ревизију цртежа, рецепт, фотографије, мере, мераче и отворите корективне радње.
Дијагностикујте обрасце пре него што промените рецепт
| Уочен образац | Алат или процесна подручја за преглед | Докази за прикупљање |
|---|---|---|
| Слаб или недоследан репни завар | Парисонова позиција, детаљ штипања, затварање калупа, локална температура, ослобађање од блица и отпуштање | Узорци заварених спојева означени положајем, бруто маса, блиски редослед и функционални тест |
| Лоша текстура или непотпуни детаљи | Вентилациони отвори, локација заробљеног ваздуха, стање шупљине, контакт са паром и температура | Мапа дефекта, инспекција вентилације, стварни процесни услови и фотографије шупљина |
| Искривљење након избацивања | Зидна дистрибуција, баланс хлађења, време избацивања, руковање и накнадно хлађење | Температура/проток по кругу, временске провере димензија и зидна мапа |
| Блиц на једној страни | Поравнање, паралелност плоче, површина одвајања, монтажа калупа и центрирање | Историја позиције, преглед затварања и понављање делова пре/после корекције |
| Спор или променљив циклус | Ограничење круга за хлађење, врући региони, дебљина дела, вентилација и кашњење низводно | Времена циклуса, услови снабдевања/поврата и евиденција заустављања |

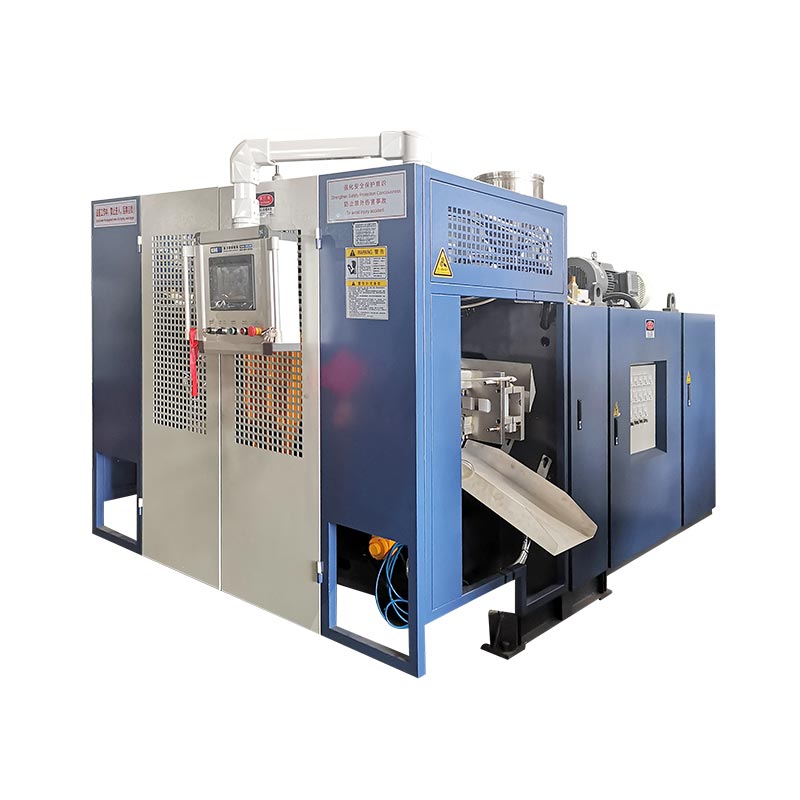

Користите Кинггле'сТок рада ХМИ доказакада аларми или промене редоследа прате проблем буђи. Носите одобрене контролне тачке уплан превентивног одржавањауместо да чекате да се квалитет делова промени.
РФК за калуп за дување и контролна листа за преглед дизајна
- Контролисана 2Д/3Д датотека делова, ревизија, капацитет, максималне димензије и предвиђени садржај.
- Цртеж затварања и завршне обраде врата, узорци капица, датум заптивања и стање готовог трима.
- Тачан степен смоле, боја/адитиви, план поновног млевења/ПЦР и информације о добављачу материјала.
- Готова тежина, процењени бруто парисон и флеш рута.
- Критичне зидне и димензионалне локације са методама испитивања и границама прихватљивости.
- Тестови цурења, пада, горњег оптерећења, обртног момента, еколошких или других функционалних тестова специфичних за пројекат.
- Модел машине, број станица и шупљина, план испуста матрице и централно растојање парисона.
- Интерфејс плоча/монтажа, омотач калупа, дебљина, отвор, стезаљка и распоред удувавања.
- Линија за раздвајање, одвајање, џеп за блиц, уметак за врат, вентилациони отвори, расхладни кругови и завршна обрада површине.
- Интерфејси за вађење, сечење, испитивање цурења, транспорт и руковање отпадом.
- Материјал алата, оцене уметка, тврдоћа/третман где је релевантно, резервни делови и начин поправке.
- Количина пробног материјала, трајање рада, узорци, мерачи, евиденција података и одговорност за прихватање.
- Општи распоред, тачке подизања, маса калупа/тежиште и одобрена процедура замене.
- Граница опсега: калуп, алат за матрице, фитинги, црева, цртежи, обука, паковање и артикли које испоручује купац.
За фабричке услуге, повежите завршна кола калупа и распоред дувања на Кингглеводич за планирање корисности и распореда. За класу машине и производни ред, користитевођица за континуирано екструзионо обликовање дувањеми потврди да ли је за завршни део потребна акумулаторска платформа.
Често постављана питања
Која је разлика између калупа за дување и главе калупа за дување?
Глава матрице формира растопљени парисон пре обликовања. Калуп за дување се затвара око тог паризона, затвара га, прима ваздух за дување, хлади део и дефинише његов спољашњи облик. Они су одвојени, али повезани системи алата.
Које информације су потребне да се дизајнира екструзиони калуп за дување?
Обезбедите контролисане цртеже делова и затварача, квалитет смоле, готову и бруто паризонску тежину, критичне зидове и димензије, функционалне тестове, излазни циљ, интерфејс машине, план шупљина, метод обрезивања и фабричке комуналне услуге.
Зашто је дизајн штипања важан за екструзионо дување?
Прекидач сабија и затвара врући парисон материјал и помаже да се дефинише где се блиц одваја. Његова геометрија је у интеракцији са материјалом, дебљином парисона, затварањем калупа, температуром, ослобађањем од бљескања и бљескањем, тако да мора бити потврђена на стварном пројекту.
Зашто су калупу за екструзију потребни вентилациони отвори?
Ваздух може остати заробљен између ширине паризона и шупљине. Вентилациони отвори дају му пут за бекство тако да парисон може да контактира површину калупа и да репродукује предвиђени облик и детаље.
Како канали за хлађење утичу на време циклуса дувања?
Кругови за хлађење уклањају топлоту све док се део не може ослободити без неприхватљиве деформације. Најспорији врући регион може ограничити циклус, тако да се распоред кола, проток, температура, материјал калупа и дистрибуција зида морају проценити заједно.
Може ли постојећи калуп за дување одговарати другој машини?
Могуће, али немојте то претпостављати. Проверите ширину калупа, висину, дебљину, масу, монтажу, отварање, стезаљку, положај игле за издувавање, комуналне услуге, путању за вађење, поравнање матрице и контроле према машини за пријем.
Да ли да изаберем алуминијумски или челични калуп за дување?
Избор зависи од термичких перформанси, производне обавезе, смоле, површине и захтева за хабањем, стратегије уметања, могућности поправке, времена испоруке и цене. Питајте за тачну класу и претпоставке дизајна уместо да бирате само име метала.
